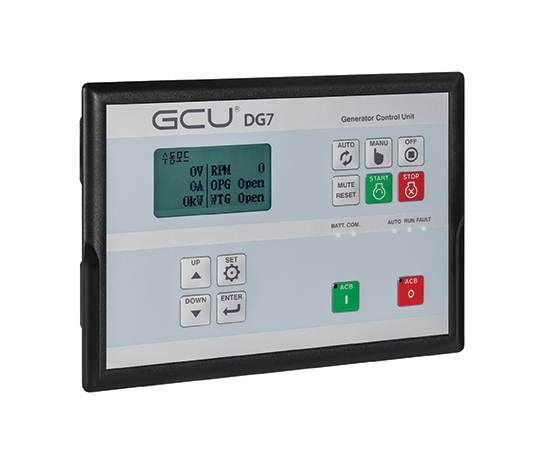

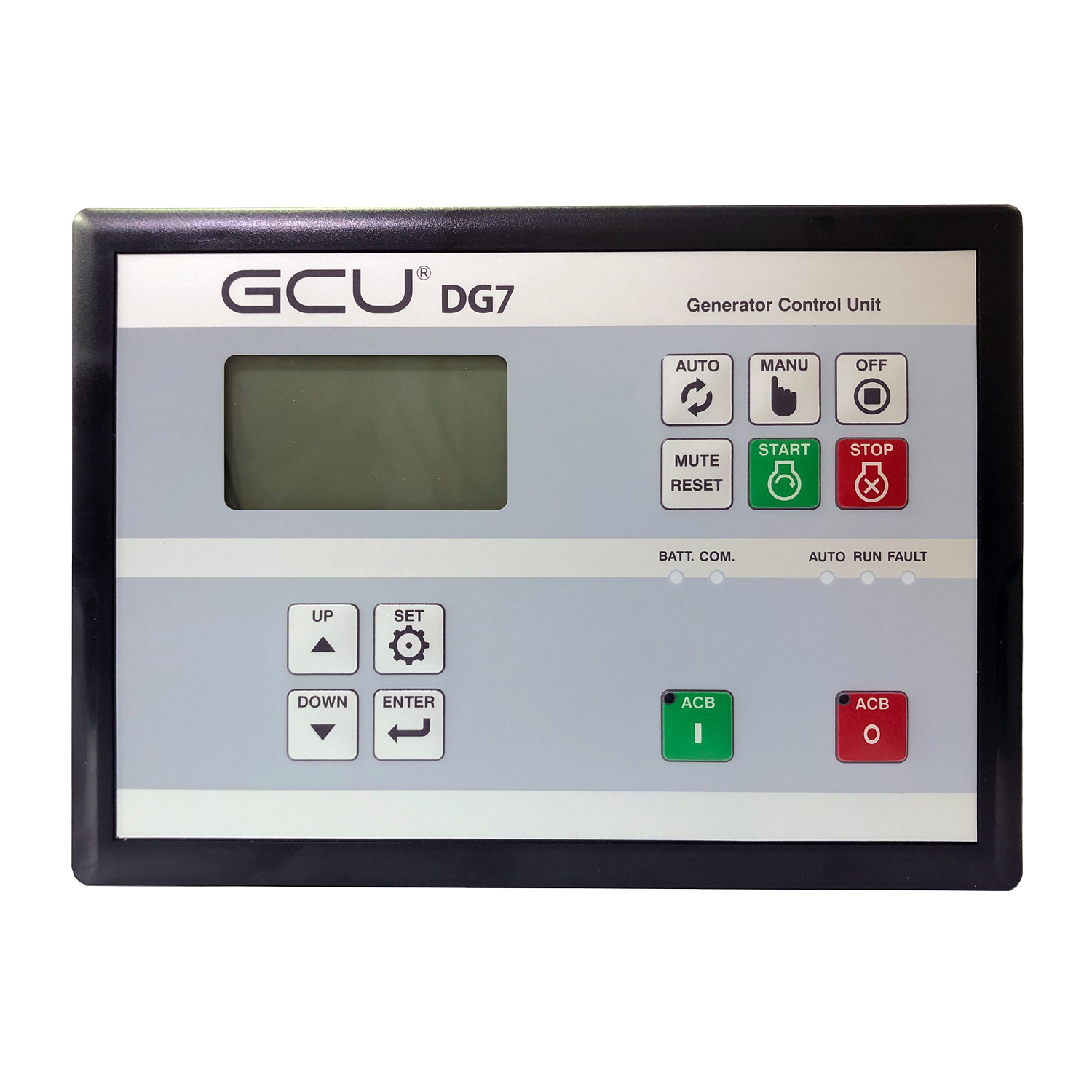

GCU-DG7
다양한 제어 설정

제품 특징

* 제어 스위치를 용도별로 나누어 놓아 사용이 편리
* 발전기 중요 고장 검출을 넣어 별도의 계전기가 필요치
  않음
* 상용전원 3상 전압 계측
* 발전기 디지털 보호계전기 기능
  (OCR, OCGR, OVR, UVR)
* 엔진 보호 기능 (과속도, 저유압, 과온도, 저온도,
  저수위, 저유량)
* 컴퓨터 통신 기능 내장으로 원격제어 및 감시 기능
* 운전 스위치를 자동/수동/정지로 간단하게 조작
* 외부에 추가로 릴레이를 사용하지 않도록 함
* 경보음을 넣어 외부에 부저가 필요치 않음
* 시동모터 이중 보호 기능
* 엔진 예열 플러그 예열 가능
* 운전 중 엔진 운전 신호가 감지되지 않으면 정지 기능
* 엔진 계측(속도, 오일압력, 오일온도, 냉각수온도)



제품 규격

* 제어전원 : 8~35Vdc
* 상용전원검출 : 3상, 30 ~ 600Vac(L-L)
* 크       기 : W240 * H172 * D65(mm)
* PANEL CUT : W211 * H158(mm)
* 무       게 : 1kg
* 사용온도 : -20~70℃

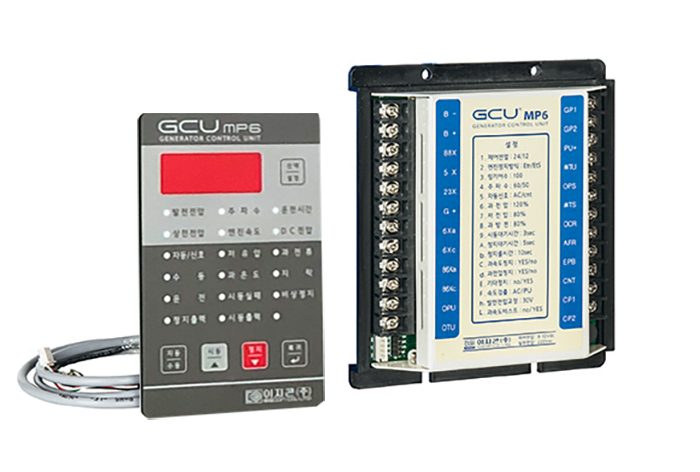

GCU-MP6
제품 특징

* 본체와 모니터링 제어장치를 분리 사용
* 엔진이 본체를 부착하여 판넬까지 제어선이 오지 않고
  사용가능
* 조작부는 두께가 5mm로 드릴로 구멍만 뚫어 판넬에
  부착 사용
* 숫자 표시창에 발전전압, 상전전압, 발전주파수
* 엔진속도, 배터리 전압, 운전시간 표시 함
* 발전기 과전압과 저전압 감시 기능을 내장, 계전기가
   없음
* 상전 저전압을 검출하여 자동 시동함
* 배터리 저전압을 검출하여 방전시 경보음으로 알림
* 시동과 정지 동작 램프를 갖춰 시동 정지 상태확인이
   쉬움


제품 규격

* 제어전원 : 8~32Vdc
* 크      기 :조작부 - W90 * H140 * D5(mm)
              본체 - W130 * H160 * D37(mm)
* 취  홀 : 조작부 - W78 * H130(mm) / 5¢ * 4Holes
              본체 - W60 * H150(mm)/ 5¢ * 4Holes
* 무      게 : 조작부 - 약 100g
              본체 - 약 500g
* 사용온도 : -20~40℃

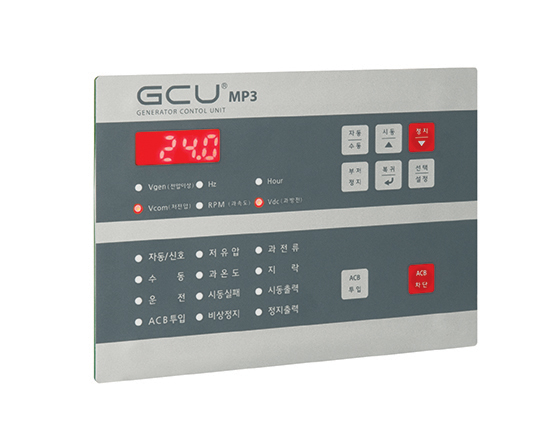

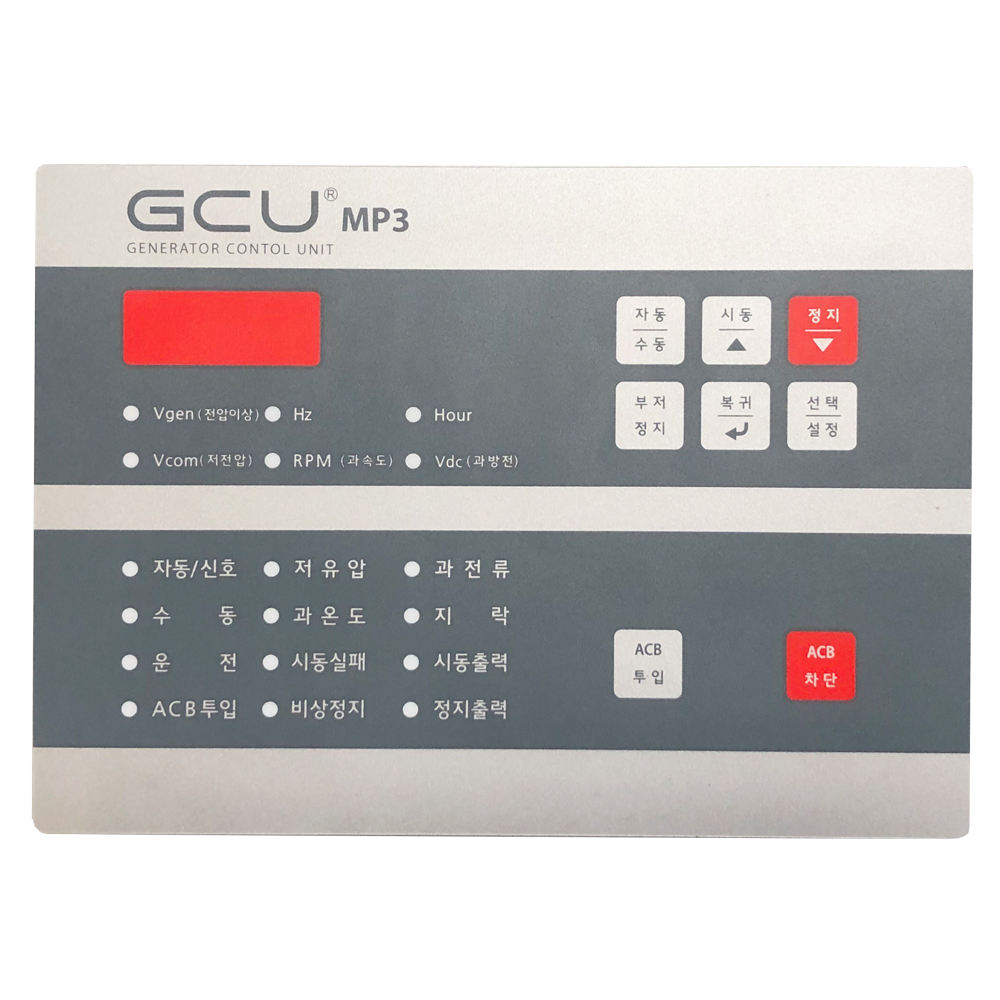

GCU-MP3
제품 특징

* 엔진발전기와 ACB를 1대로 제어가능
* ACB(별치형) 판넬용
* 고장알람, 운전 상태접점 내장
* 고장 신호 인출가능
* 엔진 정지 방식, 경고장 엔진 정지선택 스위치


제품 규격

* 제어전원 : 8~35Vdc
* 크       기 : W240 * H172 * D24(mm)
* Panel Cut : W211*H162(mm)
* 취  홀 : W226 * H60(mm) / 5¢ * 4Holes
* 무       게 : 700g
* 사용온도 : -20~40℃

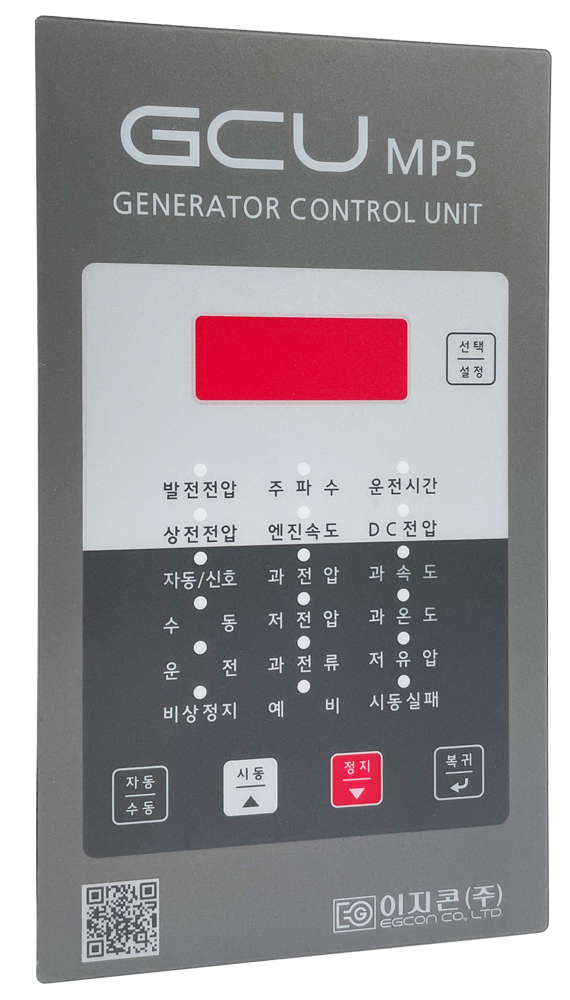

GCU-MP5
제품 특징

* 상용전원 감지에 의한 자동운전
* 정전감지(30초), 엔진냉각(3분): 조정가능
* 자동 시동 3회 반복(7sec 시동, 7sec 휴지)
* 시동모터 이중보호 : 속도와 오일압력 스위치
* 엔진 정지 방식 선택 스위치 내장(ETR,ETS)
* 계전기 표시등 내장: 선택에 의해 엔진 정지
* 엔진 제어 스위치 내장
* 상태표시 (운전, 고장) 접점



제품 규격

* 제어전원 : 8~35Vdc
* 크       기 : W120 * H210 * D48(mm)
* Panel Cut : W112*H182(mm)
* 취  홀 : W60 * H196(mm) / 5¢ * 4Holes
* 무       게 : 700g
* 사용온도 : -20~40℃

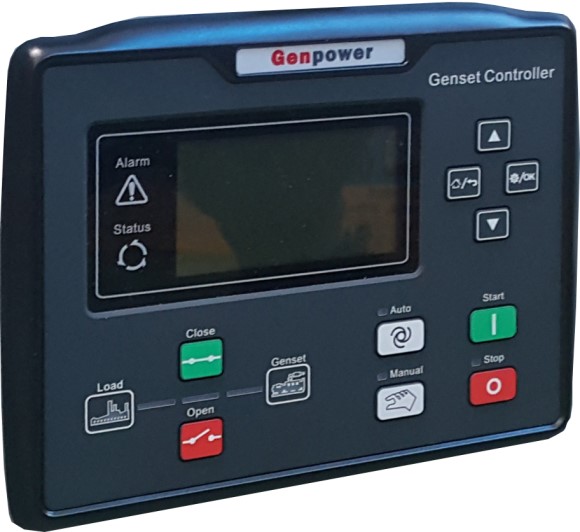

GCU-611
제품 특징

* LCD 화면구성
* 중국어, 영어, 스페인어, 러시아어, 한국어 등
  기본 5개 국어 지원
* 계전기 테스트 페이지 갖춤
* 발전기 운전 및 부하 투입(배선 시) 상태 램프표시
* 동작상태 LCD 화면에 표시
* 셋팅 가능한 OUTPUT 출력단자 4개(DC+1EA/무전원 3EA)


제품 규격

* 제어전원 : 8~35Vdc
* AC입력: MAX 620Vac(L-L기준)
* 속도센서 : 최대 10,000Hz, 1~24V
* CT 2차 전류 : 정격 5A

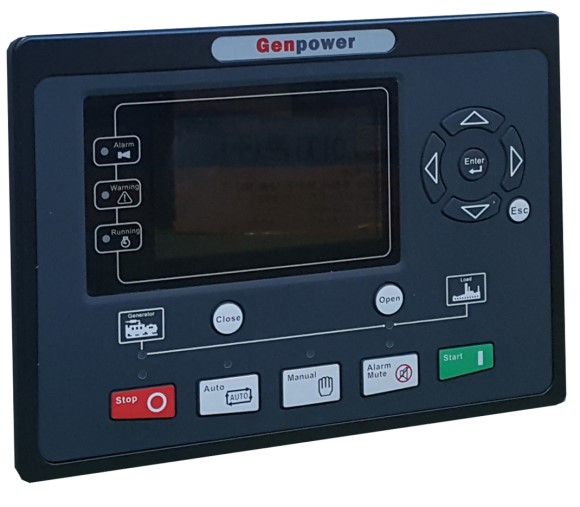

GCU-931
제품 특징

* LCD 화면구성
* 중국어, 영어, 기타(한국어)등 기본 3개 국어 지원
* PT비 셋팅이 가능하여 고압(최대 30,000V)사양에 적용가능
* 계전기 테스트 페이지 갖춤
* 발전기 운전 및 부하 투입(배선 시) 상태 램프표시
* 동작상태 LCD 화면에 표시
* 셋팅 가능한 OUTPUT 출력단자 6개
  (DC+3EA/무전원 3EA)
* 확장모듈(INPUT 또는 OUTPUT) 적용가능


제품 규격

* 제어전원 : 8~35Vdc
* AC입력 : MAX 620Vac(L-L기준)
* 속도센서 : 최대 10,000Hz, 1~24V
* CT 2차 전류 : 정격 5A
