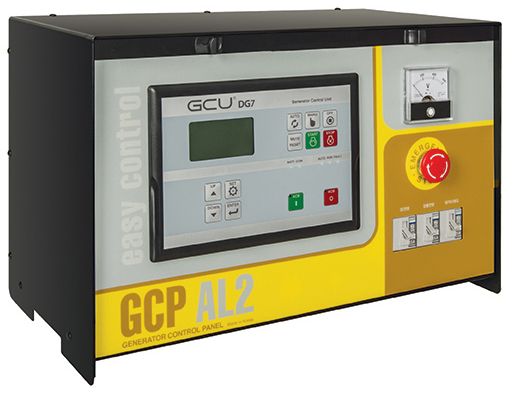

GCP-AL2

제품 특징

* 디지털 반자동 탑재형
* 자동운전신호 : 전원과 무전원 접점
* OPG, WTG, DCV, ETM 게이지 내장
* ABC, AVR 내장
* 계전기 기능 내장
* EPB, 과속도, 저유압, 과온도, 과주파수, 저주파수,
전압언밸런스 시 엔진정지
* 저전압, 과전류, 전류언밸런스 시 설정에 의해 엔진정지
* 정상 운전중 MPU신호, 발진전원이 없을때 엔진정지
* Stop Solenid 소손방지 회로 내장
* CT 3개, 제어선, 엔진센서/스위치 공급

제품 규격

* 크       기 : W500*H330*D300

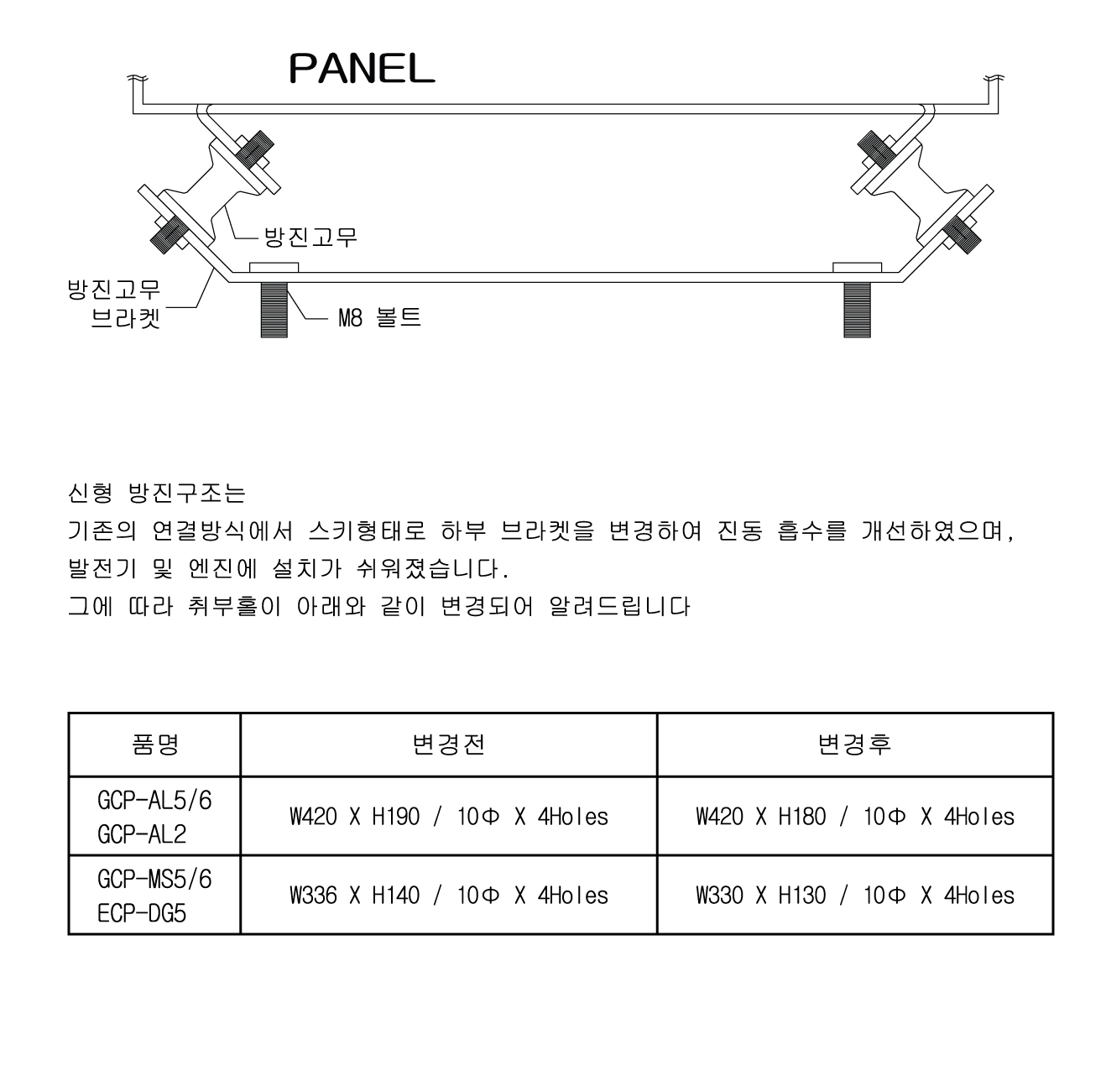

* 취  홀 : W420 * H190 / 10Ф * 4Holes
* 무       게 : 14kg






  GCP-ACB

제품 특징

* 탑재형
* 컨트롤판넬(GCP-AL2)과 ACB반으로 구성
  (컨트롤러와 ACB를 분리해 다양한 배치가 가능함)
* 발전기 보호장치 : 과전류, 과전압, 저전압, 지락
* 적용가능 ACB용량 : 630A~1000A
* 메타 : 전압계, 주파수계, 전류계, 전력계, 역률계
* 엔진보호장치 : 과속도, 과온도, 저유압, 시동실패
* 부착부품 : AVR, ABC, GCU-DG3


제품 규격

* 제어전원 : 8~32Vdc
* 크       기 : W600 * H520 * D700(mm)(ACB반)

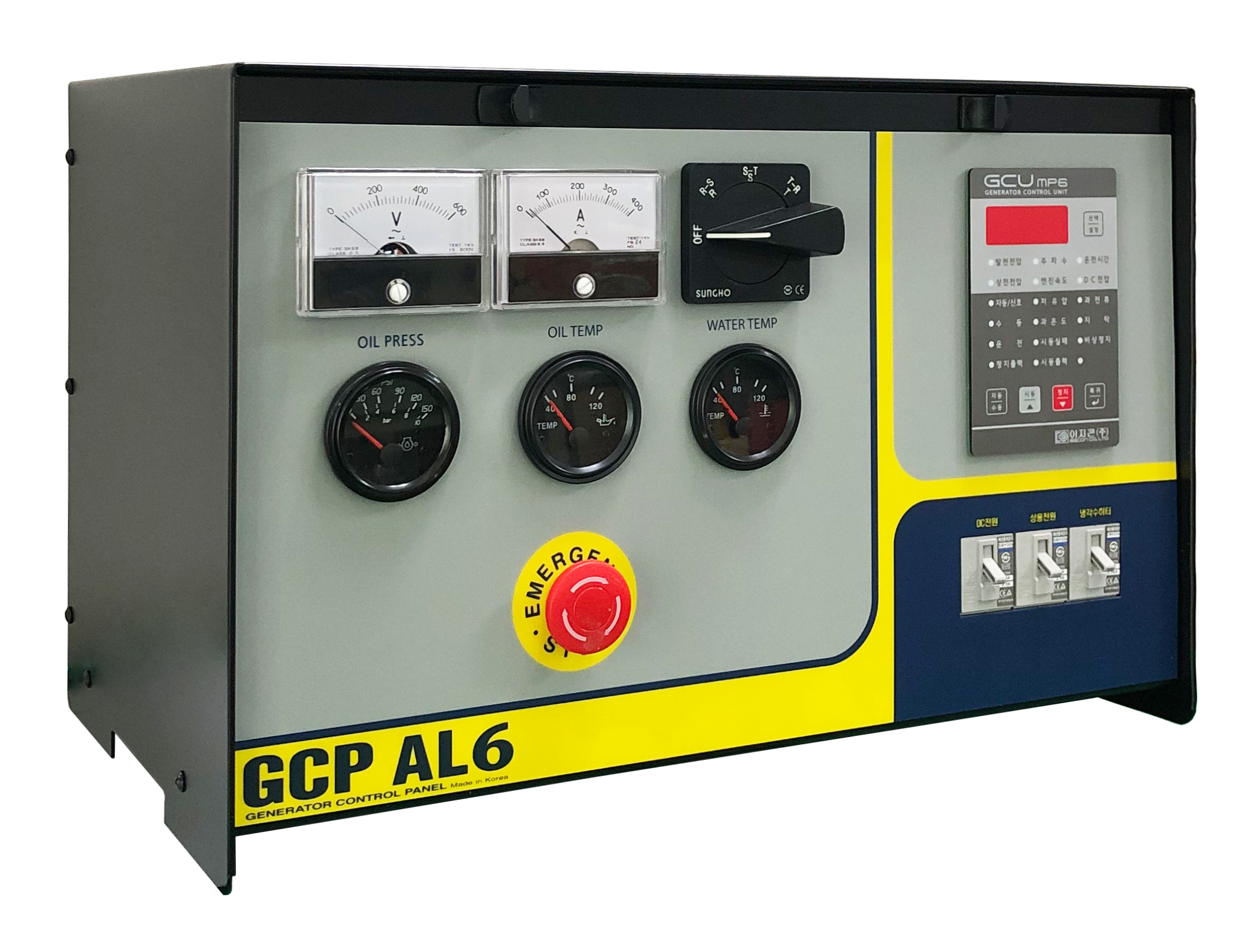

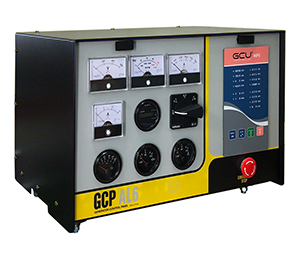

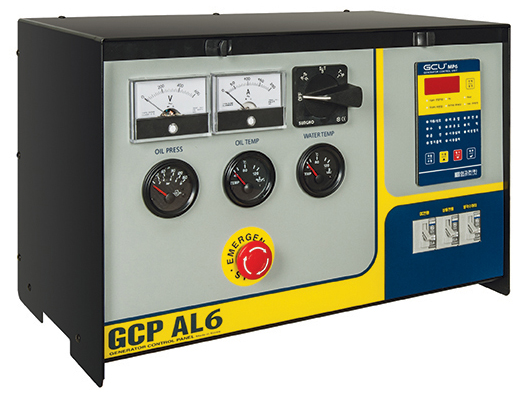

  GCP-AL5/6

제품 특징

* 반자동탑재형
* 상용전원신호에 의한 엔진 기동 및 정지
* ABC(자동배터리충전기) 내장
* AVR(자동전압조정기) 내장
* 전압계, 전류계, 주파수계(속도계), 엔진보호회로 내장
* 오일압력계, 냉각수 온도계
* 충전전압, 전류계, 운전시간기록계
* 발전기보호기능 내장 (OPTION)
* CT 3개, 제어선, 엔진센서/스위치 공급


제품 규격

* 크       기 : W500 * H330 * D300(mm)
* 취  홀 : W420 * H190(mm) / 10Ф * 4Holes
* 무       게 : 17kg






  GCP-FC1

제품 특징

* 제어부와 케이스가 분리되어 조립이 쉽고, 인건비 절감 및 납기시간을 줄일 수 있음
* 부품간소화로 자재관리비 절감
* 발전기 자동, 수동 원격운전
* 디지털 메타/계전기 내장으로 정밀 세팅가능
* 발전기 헌팅 확인 및 조정용이 (아날로그전압계 내장)
* 디지털 V, A, Hz, kW, pF, kWH 내장
* 과전압, 저전압, 과전류, 지악 과전류 계전기 내장
* 디지털 오일압력, 오일온도, 냉각수온도, 배터리 전압, 운전시간기록계 내장
* 원격에서 계측 및 운전가능
   (RS485MODBUS RTU 방식)


제품 규격

* 크       기 : W540 * H440 * D160(mm)
* Panel Cut : W500 * H360(mm)
* 취  홀 : W520 * H220(mm) / 8Ф * 4Holes
* 무       게 : 16kg

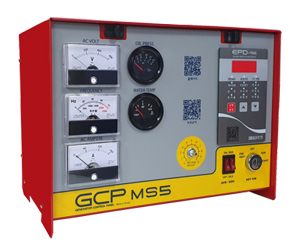

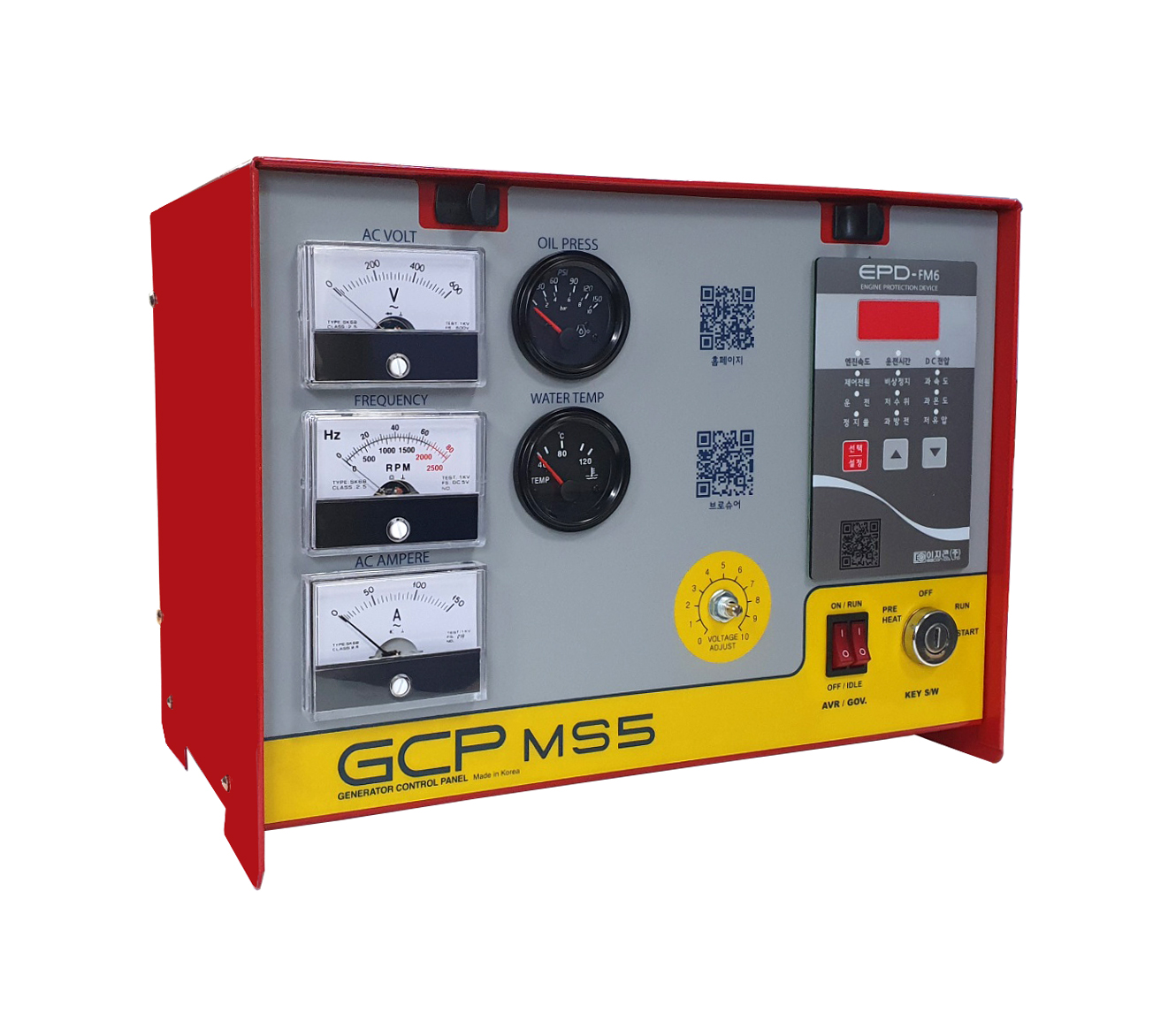

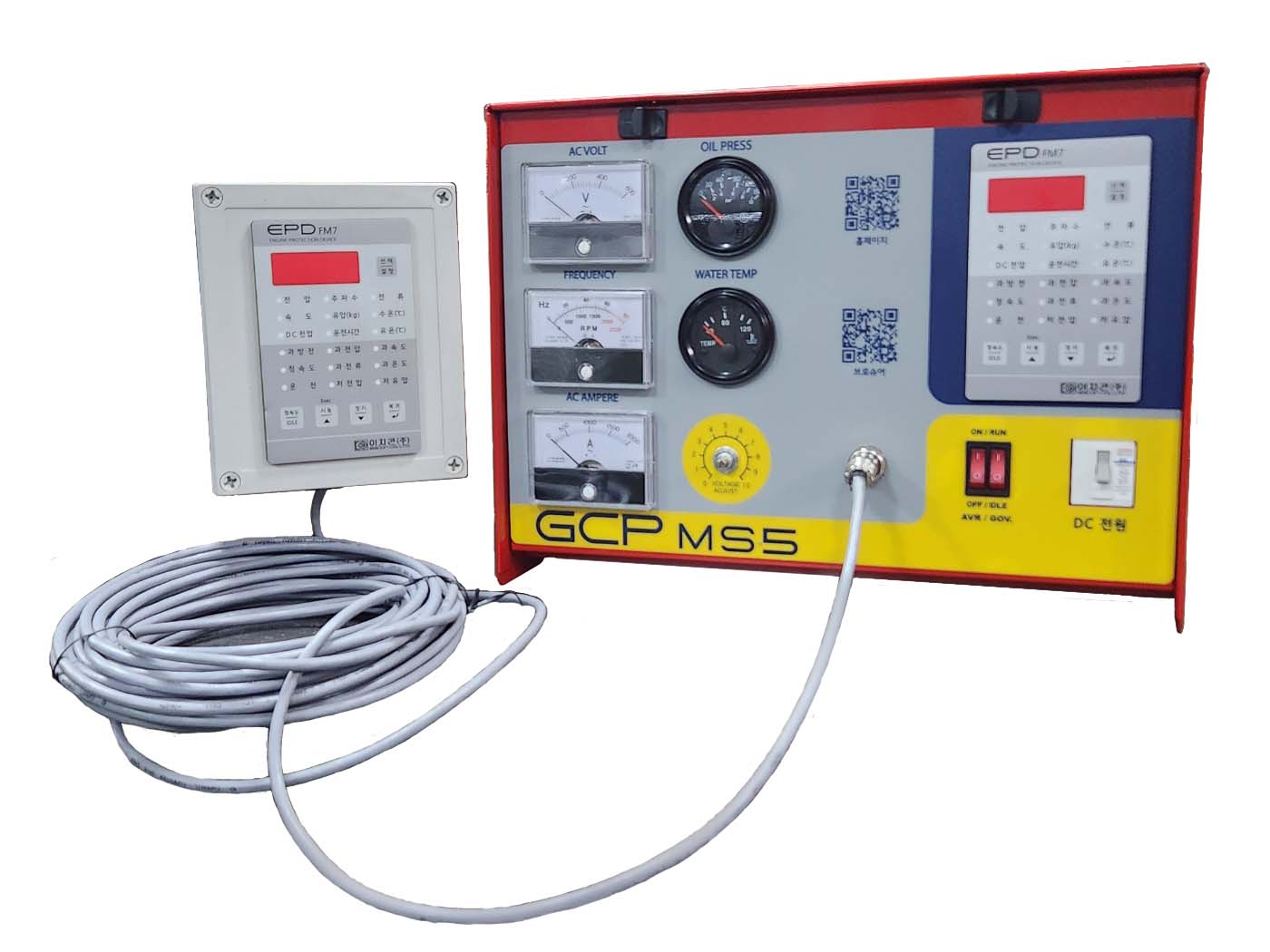

  GCP-MS5/6

제품 특징

* 단상반파제어방식
* 스틸 케이스로 A/S가능
* 발전기 용량 선택 스위치를 갖춤
* 50Hz~60Hz 선택스위치를 갖춤
* 주파수 보호 회로 내장
* 과 여자차단 회로(출력 과전압) 내장
* 잔류전압이 낮은 상태에서도 안정적 동작


제품 규격

* 출       력 : 63Vdc, 5A
* 파워입력 : 단상 220Vac(190~277), 50/60Hz
* 감지입력 : 단상 190~440Vac, 50/60Hz
* 크       기 : W400 * H300 * D250(mm)
* 취부홀 : W336 * H140 (mm) / 10Ф * 4Holes
* 무       게 : 12kg

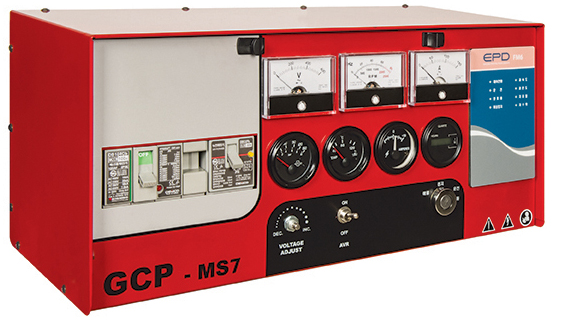

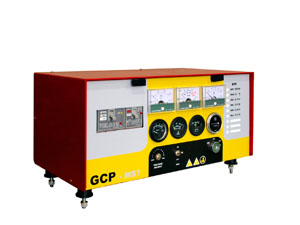

  GCP-MS7   소용량 발전기용
제품 특징

* AVR 내장
* ABC - OPTION
* EPD-FM3 내장


제품 규격

* 크       기 : W550 * H250 * D250(mm)
* 취부홀 : W490 * H140 (mm) / 10Ф * 4Holes
* 무       게 : 15kg

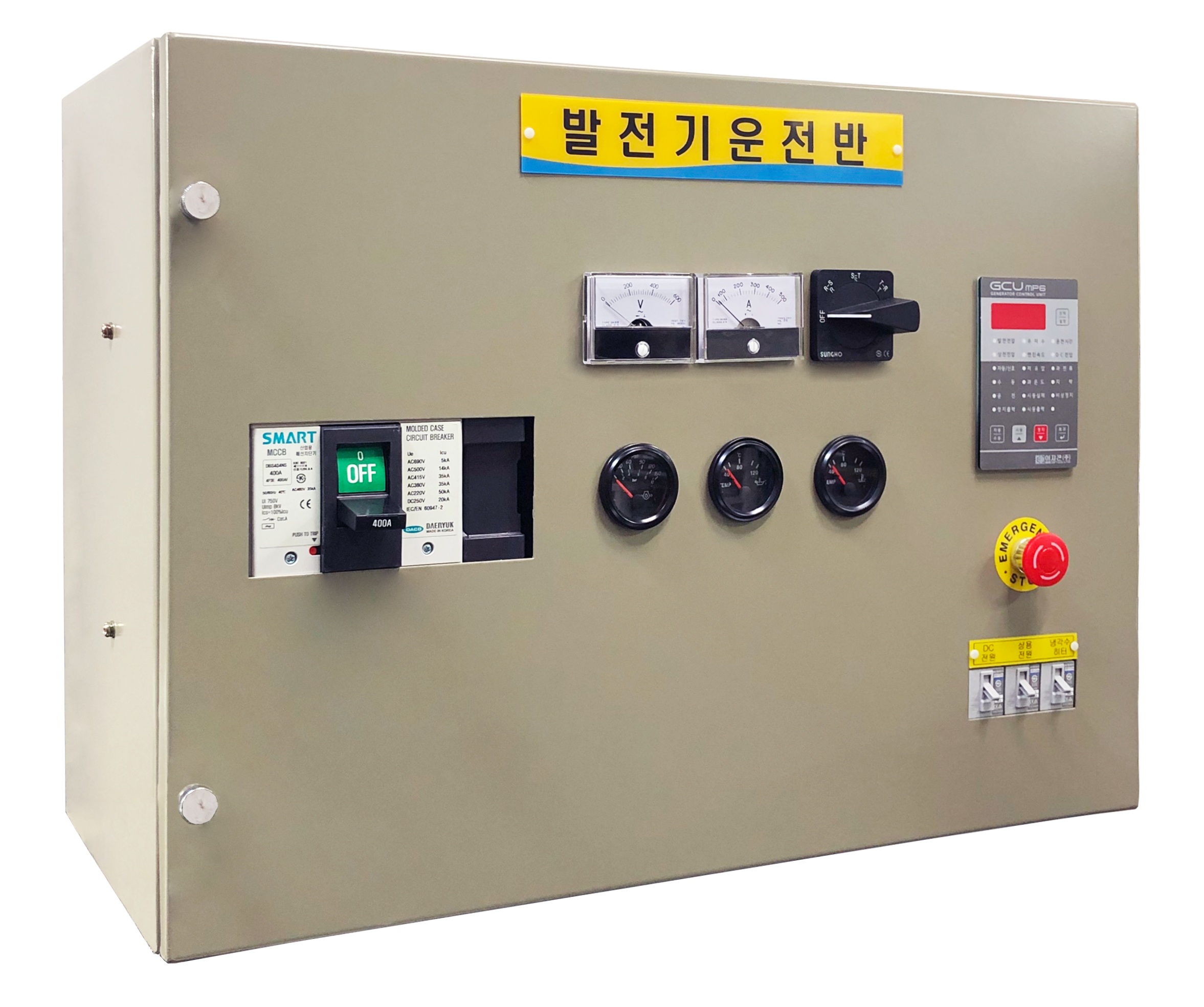

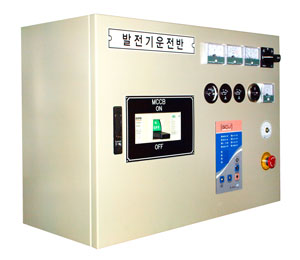

  GCP-AB5

제품 특징

* 반자동탑재형
* 상용전원신호에 의한 엔진 기동 및 정지
* ABC(자동배터리충전기) 내장
* AVR(자동전압조정기) 내장
* 전압계, 전류계, 주파수계(속도계)
* 오일압력계, 냉각수 온도계
* 충전전압, 전류계, 운전시간기록계
* MCCB 800A까지 내장가능
* 엔진보호회로 내장 * 발전기보호기능 내장    (OPTION)


제품 규격

* 크       기 : W750 * H550 * D350(mm)
* 취  홀 : W670 * H250(mm) / 13Ф * 4Holes

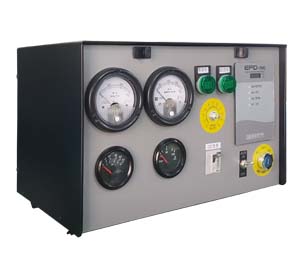

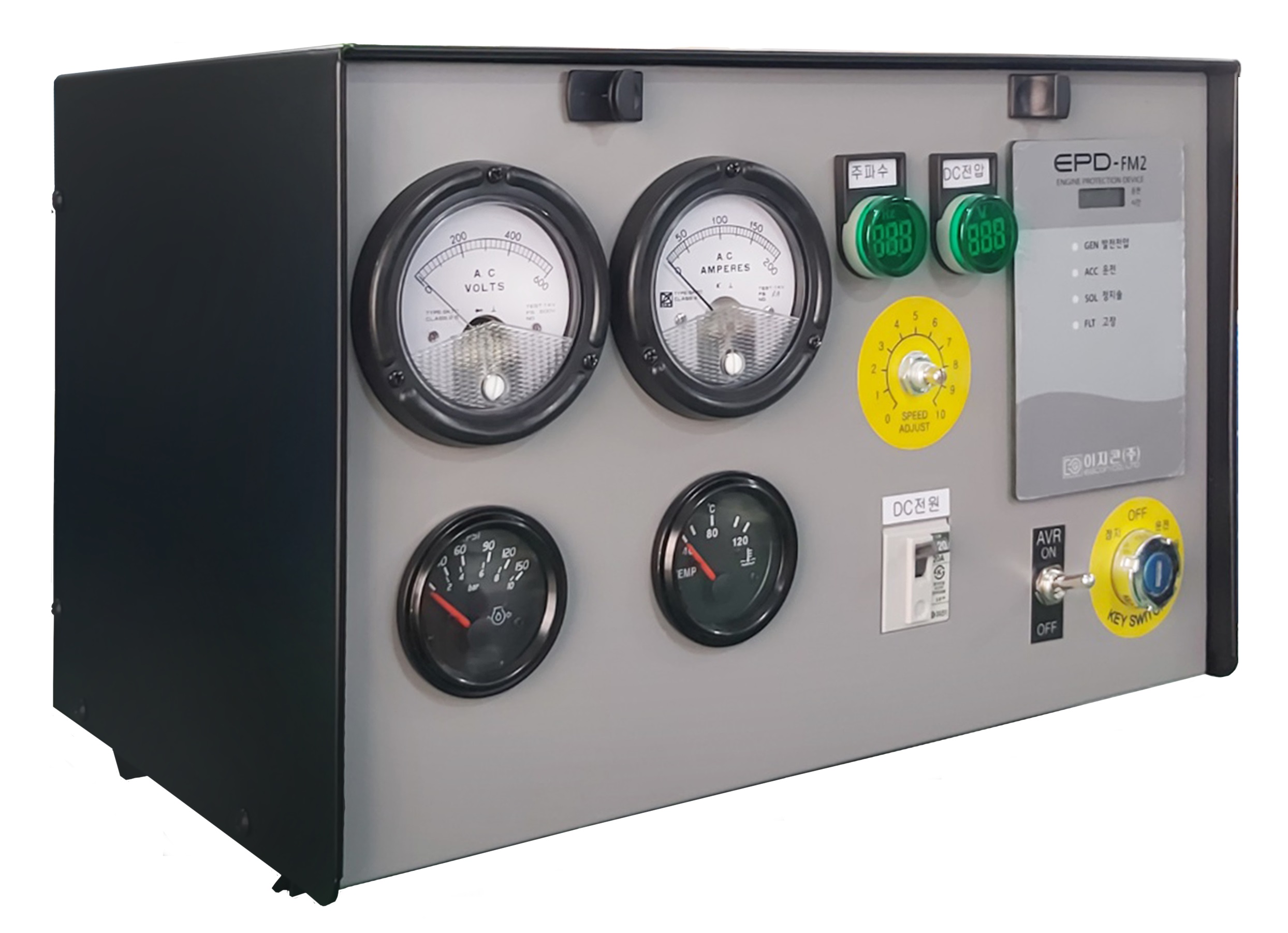

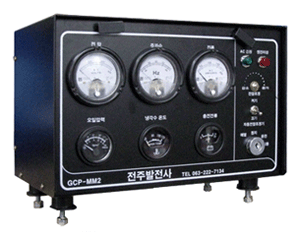

  GCP-MS2

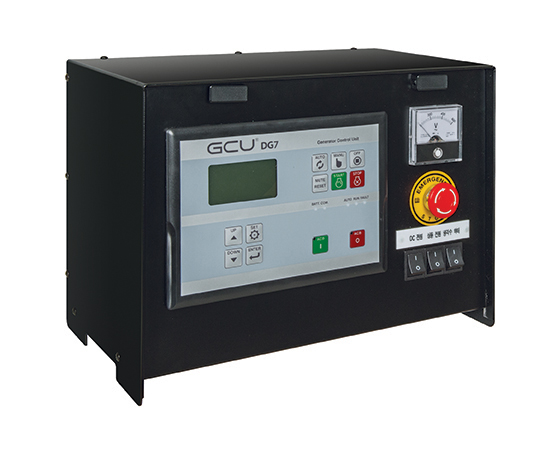

  GCP-AS2

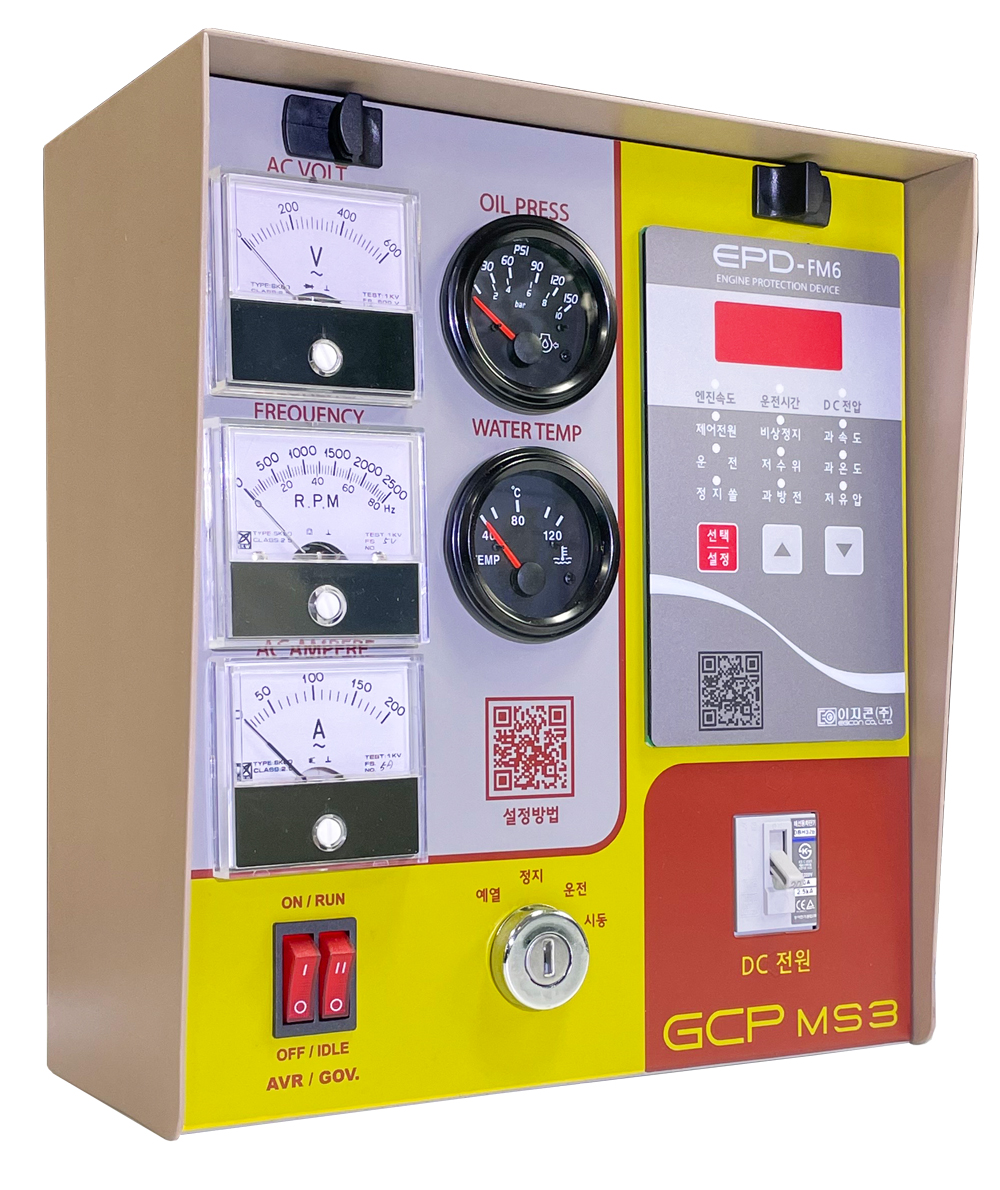

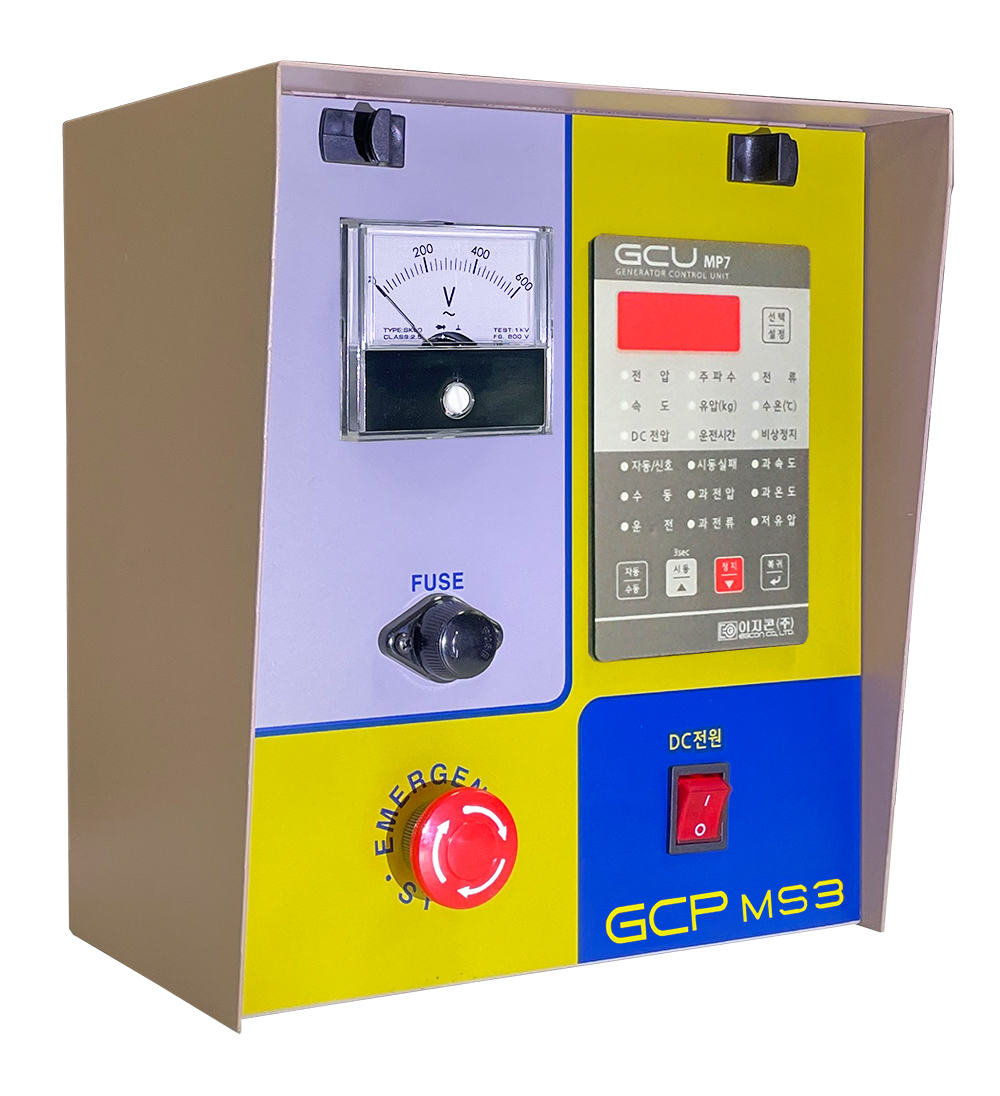

  GCP-MS3

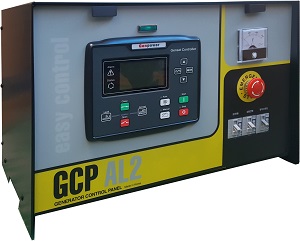

  GCP-AL2(611)

제품 특징












제품 규격

* 크       기 : W500*H330*D300
* 취  홀 : W420 * H190 / 10Ф * 4Holes
* 무       게 : 14kg

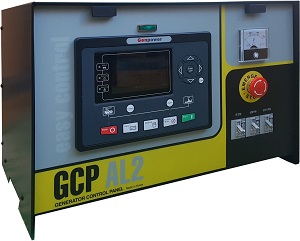

  GCP-AL2(931)

제품 특징












제품 규격

* 크       기 : W500*H330*D300
* 취  홀 : W420 * H190 / 10Ф * 4Holes
* 무       게 : 14kg
